tyden 21. 23.-27.5.

Tento týden jsem si domluvil zaměření domu kvůli zápisu do katastru (požadavek banky). V pondělí - úterý jsem kreslil v Google SketchUp kostru domu a počítal rozmery jednotlivých stojek a spotřebu materiálu na stavbu. Na internetu jsem zjišťoval ceny KVH hranolů a hledal dodavatele. Ve St-Ct jsem zapravoval jádrovou omítkou vyzdívky ze ztraceného bedeni - boční čela pro lepší penetraci a nataveni hydroizolace. Dodělával izolaci po obvodu domu a taky jsem odkopal zeminu ze severní strany domu, kde bych se jinak těžko dostával a nemohl bych kvalitně natavit hydroizolaci. Po odkopáni zeminy jsem pomoci kladiva Makita odsekal beton, který při vylévání základových spár vytekl do rozjeté základové spáry a teď by mi překážel při izolaci soklu domu. V pátek jsem chtěl penetrovat nadezdívky, ale očekával jsem bouřky, a tak jsem na stavbu nešel a místo toho dodělával palubkové obložení kuchyně pro tchyni k narozeninám.

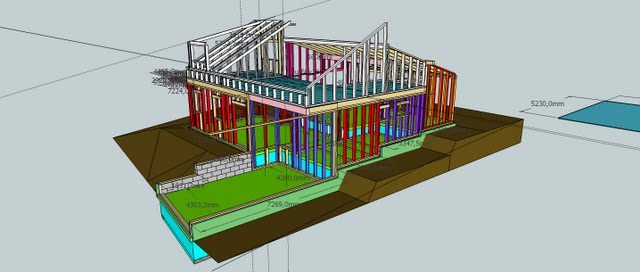

Dneska jsem odeslal poptávku na dodání KVH hranolů na stavbu obvodových stěn přízemí, příčky přízemí, stropní konstrukci a BSH nosníky stropu. Při kreslení kostry domu jsem si jednotlivé délkové míry barevné rozlišil a stojky objednal nakrácene na přesne míry, potom jsem si propočítal spotřebu ostatních části konstrukce (základové prahy, ležaté konstrukce, překlady na okna, atypicke stojky atd...) v běžných metrech, něco přidal (pouziju na podkrovy) a objednal balík 70ks v délce 6m. Celkem to vychází na patro něco přes 10m3 dřeva. (bez vnitřních a venkovních přídavných roštu).Díky přesnému kreslení v SketchUp jsem schopny velmi přesně spočítat spotřebu veškerého materiálu od betonu do desky až po spotřeby šroubů a hřebíků, plochy OSB desek, objem izolace ve stěnách atd.... myslím, že tento program je dedocenitelný pomocník.

3D kostra jeste neni kompletni podkrovky a vikyre musim jeste doresit.

Ještě musím objednat parobrzdnou fólií přechod mezi patry, OSB deskyPD na stužení tl.15mm, OSB 22mm na záklop stropu, vruty Rapid. atd...

Další chybějící materiál budu dokupovat průběžně.

prace od 16-20.5.2011

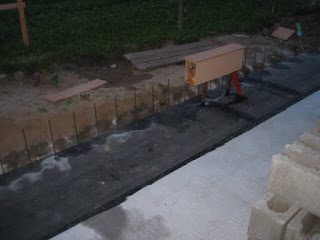

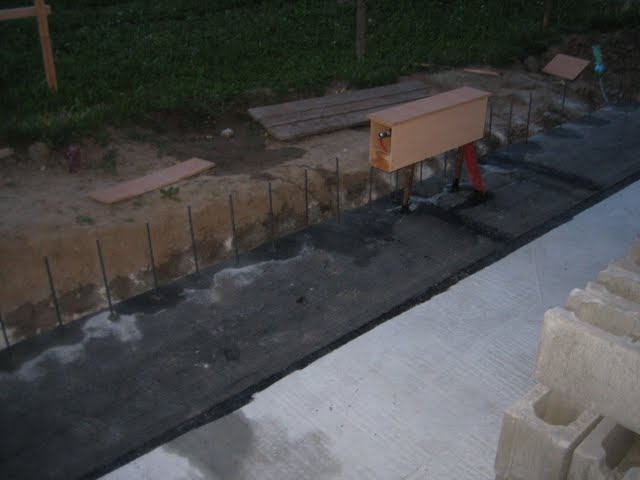

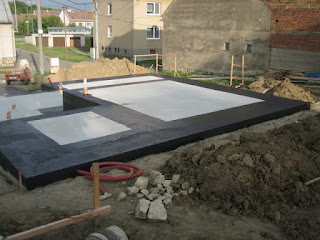

V tomto týdnu jsem dokončil penetraci základové desky v místech, kde budeme po obvodu lepit hydroizolaci pod obvodové zdi. Potom jsem s otcem natavil asfaltové pasy v místech kde budeme stavět nadezdívku ze ztraceného bednění. Včera a před včerem jsem rozpočítal vzdálenosti (po 25cm) a navrtal otvory pro výztuhy z roxoru. Otvory jsem vrtal vrtákem 16mm a po vložení nakrácenych roxoru průměru 10mm jsem je vyplnil cementovou směsi s vodou.

Takto připravené jsem nechal roxory zavadnout do druhého dne a následně jsem si nařezal z asfaltového pasu záplaty, které jsem na každý roxor napíchnul a natavil kolem tak, abych prostup utěsnil. Konečné nám ve středu E-on připojil elektriku a tak jsme si mohli namíchat v barelů trochu jádrové omítky, kterou jsme zakládali první řadu ztraceného bednění. Dneska jsme potom bednění nasucho naskládali a s pomoci mých dvou švagrů (Petr a Martin - díky chlapci) jsme během dvou hodin bednění vylili betonem.

Dále bude následovat penetrace z vnější strany bednění a nataveni hydroizolace, kterou nahoře přehnu a natavím z horní strany tak, abych mohl později na izolaci založit a přikotvit základové hranoly domu.

Vrtaci kladivo Makita HR2470T

Z nutnosti navrtani nekolika desitek der prumeru cca 16- 18mm do zakladove desky domu pro kotveni pomoci zavitovych tyci, rozhodl jsem se koupit kvalitni vrtaci kladivo. Pro vyvrtani techto der jsem zvazoval nekolik moznosti.
1. pujceni kladiva, popr. priklepove vrtacky - pri mem stesti bych to u druhe diry spalil.
2. koupeni levneho kladiva typu ( ferm, extol, atd...) - po precteni spousty referenci a zkusenosti s temito vyrobky a taky po mojich zkusenostech jsem tuto moznost taky zavrch. (mozna neco vydrzi, ale odejdou v nejnevhodnejsi okamzik + ergonomie, vybrace, vaha atd...)
3. koupit kvalitni profi stroj, ktery mi vydrzi treba i 20 let a tak jsem se nakonec taky rozhodl.

Po procteni nekolika desitek referenci a diskuzi jsem si urcil parametry, ktere jsou pro me dulezite. Dostatecny prikon (min. 700W), moznost vrtani bez priklepu, s priklepem a taky sekani bez otaceni ( pro prilezitostne lehke sekaci prace - odstraneni kachlicek atd..) Hlavne vrtani do betonu min. do 20mm, pohodlne ovladani, silny priklep a vaha do 3kg.

Pokud jde o znacku, tak jsem uz pri urcovani techto parametru mel v podvedomi jasneho favorita a to je znacka Makita. Nejenom, ze se mi libi jejich design, ale taky mam od makity prakticky cele vybaveni a nemuzu si ji vynachvalit. Dalsi znacka, kterou jsem zvazoval byla Bosch popr. Dewalt.

Nakonec jsem po delsim hledani po internetu narazil na tuto nabidku se slevou 32,5%, pro kterou jsem se nakonec taky rozhodl. http://www.nako.cz/makita-hr2470t-kombi-kladivo-sds-ean11430-skupAC00000101.php

Nejenom, ze me presvedcila skvela cena, ale taky jako bonus povazuju beznastrojovou vymenu SDS hlavy s beznou samoutahovaci hlavou,ktera je soucasti!, pogumovane telo, dodani zdarma do 24hod.(nad 5 tis.-prikoupil jsem sekac a nejake kvalitni dewalt vrtaky)
Ted po navrtani cca 40 ti. 16mm der do zakladove desky muzu tuto vrtacku jenom doporucit, jsem velmi spokojeny a verim ze ji budu pouzivat i v dalsich truhlarskych projektech jako upevnovani schodist, pergol atd...

prace od 5. - 15.5.2011

Po vybetonování desky jsem musel počkat na vyzrání betonu alespoň týden a tak jsem se věnoval práci na zahradě.

Dokončil jsem sečení trávy a pomoci vyprošťovacího navijáku jsem vytahal asi 30 kmenů od náletových trnek, které jsem vyřezal už před loni. S pomoci navijáku to šlo velmi dobře a rychle. Jelikož bylo celý týden hezké počasí, tak jsem desku pravidelně 2-3x denně stříkal vodou. V pondělí 9.5. jsem desku odbednil. V úterý jsem vyrobil provizorní schody mezi urovnema že šalovacích desek pomoci motorové pily. Schody jsem sešrouboval vruty, které jsem před tím používal na bednění. (to už je třetí použití stejných vrutů).

Ve středu jsem objednal materiál, který mi ve čtvrtek dodali. Protože naše stavba se nachází v pásmu s nízkým radonovým indexem a není tu ani spodní ani tlaková voda, tak jsme jako izolaci zvolil nejlevnější variantu izolace s asfaltových pasu firmy ICOPAL Hydrobit V60 S35.

V projektu máme sice psanou izolaci PVC fóliovou, ale tam bych se dostal cenové na trojnásobek a taky se těžko realizuje svépomocí. Dalším materiálem, který mi dodali jsou bloky že straceneho bednění rozměrů 20x25x50(sxvxd). Celkem 75ks. Toto bednění po dohodě s projektantem (nějak na to v projektu zapomel) pouziju na vyzdění soklu nad základovou desku v místě garáže a že severní strany domu tak, aby založení samotné dřevostavby bylo nad úrovni terénu což je z technologického hlediska správné řešení. Jelikož v tomto týdnu probíhá také MS 2011 v hokeji na Slovensku, tak samozrejmne taky sleduju zápasy (škoda toho semifinále). Bednění budu zakládat na maltovou směs až po nataveni hydroizolace na desku v místě garáže. Po nalepení izolace navrtám přes izolaci ovory pro roxorove výztuhy a utěsním prostupy pomoci tekuté lepenky. Pak vyskládám ztracené bednění a vyliju betonem (celkem cca 1m3).

Materiál:

Hydroizolace  200m2 = 12,-tis.

cement 25kg - 20ks = 1440,-kc

jadrova omitka 30kg 10ks=820,-kc

betonarska ocel 10mm (15x2m)=395,-kc

ztrecene bedneni 75ks = 3375,-kc

penetrace 9kg ALP = 485,-kc

Betonovani zakladove desky

Minulou sobotu jsme s chlapama (já,tchán,otec,švagr Martin a Petr) dokončili navážku recyklatu a hutnění podkladu desky. Taky jsem s otcem dodělal šalování pro desku a ostatní mezi tím rozhodili kari sítě a proarmovali je s roxory. Počasí nám docela přálo. V pondělí jsem zavolal do betonárky a objednal beton. Pumpa byla volná až ve čtvrtek, takže jsem do čtvrtka (dneska) ještě dodělával detaily bednění. Včera nám vodaři připojili vodu a tak jsem zahazoval výkop a vyrobil jsem si letadlo na stahování desky. Ještě štěstí že počasí bylo super, protože v úterý pršelo celý den. Dneska - čtvrtek v 6:30hod. už byla pumpa na stavbě a v 7:00hod. první 9m3 mix. Na desku jsem si zavolal kamaráda zedníka, který přinesl vybrator a pomohl mi desku stáhnout. Pak samozrejmne taky otec a tchán, kteří se postarali o rozvybrovani desky. Jelikož E-on mi není schopny připojit i přes moje urgence elektriku, tak jsem musel otravovat sousedy. (vybrator je na 220V). Desku jsme udělali díky pumpě opravdu rychle, a to jsme ještě čekali na poslední mix, který vyjel až jsme v betonárce nahlásili kolik je potřeba. Nakonec padlo přesně 24m3. (9,6,9) Začalo se v 7hod. a v 10hod. už byla pumpa umytá. Do oběda jsem ještě navrtal díry na oplocení a nasadil nějaké sloupky. Odpoledne jsem potom začal sekat trávu na pozemku za stavbou, protože později už mít čas určitě nebudu. Sekal jsem asi 4,5hod. a ještě nejsem hotový. Zahrada má něco kolem 1700m2 a tráva je už hodně přerostla. Na večer jsem potom desku pokropil vodou.
