čtvrtek 20. září 2012

Rozvody vody a topeni

V minulém týdnu jsme dělali rozvody topení a vody. Ještě před začátkem stavby jsem několikrát jednal o možnosti spolupráce s panem Kochem na dodávce kompletního vytápěcího systému na klíč. V té době byla možnost čerpat zelenou úsporám a odhad ceny byl cca 400-450tis. vč. krbové vložky a solárních panelů. Z této částky jsem potom mohl získat zpět přes "zelenou" cca 180tis. Dotace se bohužel nehýbou a tak musíme všechno financovat z vlastních zdrojů. Proto jsme se taky rozhodli, že na solární dohřev udělám jenom přípravu a čerpadlová sada s panely se bude instalovat až jak vyjdou finance a hlavně až bude postavena pergola na které budou přichyceny panely. Jelikož je celková koncepce vytápění domu řešena na míru podle technické zprávy, kterou mi poskytl pan Koch pro potřeby stavebního povolení, tak jsme se nakonec dohodli že mi zpracuje projekty na topení, vodu a VZT (vzduchotechniku) a provede i montáž a zaregulovani. Jelikož mám nastudovaných spoustu informací o VZT a podle projektu není problém kanály a potrubí poskládat, dohodli jsme se na částečně montáží svépomocí opět z úsporných důvodů a taky proto, že si to chci udělat podle sebe.
V minulém týdnu chlapy natahali trubky "ALPEX" průměry máme 25/20/16mm. Trubky k radiátorům vedou ve třetí vrstvě podlahového polystyrenu a jsou opatřeny izolačními návleky tubex. V přízemí budou čtyři raditatory (pracovna, obývák 2ks, jídelna) a od radiátorů v jídelně bude "vratka" vedená v podlaze zádveří - bude ohřívat dlažbu (falešná podlahovka).
privod vody pres obyvak

privod k radiatoru pod oknem

napojeni v pracovne

v podkrovi povede topeni v izolaci podlahy

chybi dodelat vratku z radiatoru v jidelne

detail vedeni potrubi k topnemu zebriku v koupelne za prickou

V patře jsou potom radiátory v pokojích a žebřík v koupelně. Voda je vedená v plastových trubkách PPR a opět jsou všechny trubky opatřeny izolačním návlekem tubex. Hlavní přívod vody z garáže do technické místnosti má 32mm 1", další rozvody jsou postupně redukovány na 25mm3/4", 20mm 1/2". Za konzolu vodoměru jsem nechal vřadit ještě filtr Honeywell FK 06- 1" a redukční ventil. Z hlavního řadu jsme naměřili tlak cca 5bar a to už je na RD hodně. Trpí hlavně vodovodní baterie, dochází k "hvízdání" atd... proto jsme tlak upravili zatím na 3bar, později to možná stáhnu na 2,5bar. V garáží jsem taky nechal navařit odbočku pro připojení hadice. V průběhu práce jsem vodařům asistoval (otravoval je požadavky a připomínkami) ale taky jsem jim připravil všechny prostupy, drážky, výřezy, vystuhy atd.. takže práce šla celkem bez problémů.
stoupacka vody jeste pred dokoncenim

pripojeni vanove baterie (odpad vpravo dole)

geberit jsem kotvil zavitovkou 12mm pres pricku.

detail izolace vedeni vody

detail rohove sponky na tubexu - ty jsem si daval sam.

detail izolace stoupacky (po moji uprave)

 Udělali jsme tlakovou zkoušku na vodu pomoci kompresoru, kdy na jeden konec okruhu se připevnil budík a na druhý venil se šroubením na kompresor. Vodu jsme natlakovali na 8bar. a topení v patře na 5bar. (cca trojnásobek budoucího tlaku) do druhého dne tlak vydržel, takže okruh drží. V přízemí budeme dělat zkoušku až po dokončení a napojení"vrátky" v podlaze zádveří. (koncem týdne).
Taky už jsem nainstaloval WC mechanizmus geberit duofix v koupelně,který jsme si objednali na internetu (2ks za cca 11700,-kc. kompelet: mechanizmus,mísa,těsnění pod mísu, prkno, tlačítko).

čtvrtek 13. září 2012

ELEKTROINSTALACE 1.DIL, INSTALACNI ROVINA

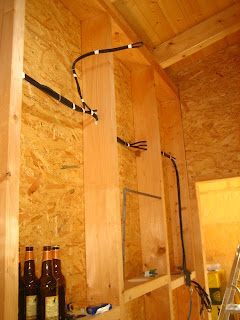

Už je to 3 týdny co jsme s manželem od sestřenky natahali dráty pro zásuvky, vypínače a světla v podkroví. Všechny se potom scházejí v koupelně kde otvorem v podlaze procházejí do zádveří v přízemí, kde bude hlavní jističová skříň. Nejprve jsme dráty natahali nahrubo a já jsem si je později přesně usadil a upravil jednotlivé upevnění podle mojich požadavků. Ještě nás čeká celé přízemí. Všechny kabely jsme použili samozhášivé CYKY pro zásuvkové okruhy 3x2,5mm a pro světelný okruh 3x1,5mm. U shodištového přepínače na halerii a v šatně samozřejmě 5x1,5mm. Kabely jsou volně uloženy v příčkách a po obvodové stěně a kotvení jsme vyřešili pomoci elektrikářských plastových stahovacích pásku, které jsem vždycky pristrelili sponkovačkou ke stěně a k němu potom připevnili dráty. Do husích krku potom planuju uložení datových kabelů k připojení TV, internetu, ovládání VZT.

zasuvkovy okruh



vedeni kabelu dle normy cca 300mm od ciste podlahy
usazene kabely v mistech budoucich vypinacu

bocni osvetleni na galerii

takto vypadal hruby rozvod pred moji upravou
Taky jsem začal s montáží instalační roviny, kterou tvoří KVH hranoly 50x50mm. Protože hranoly kotvím v místech nosné kostry která je za OSB a také z důvodů lepšího vedení kabelů jsem zvolil vodorovné rošty se standardní světlosti 500mm mezi hranoly. V místech kde není žádné vedení kabelů a tam kde už jsem kabely upravil do konečně podoby jsem už začal vkládat izolaci Isover DOMO a Isover PIANO twin. Jde to dobře, ale vata kouše 10x víc než ISOVER UNI.







18.8. Jsme uspořádali Kristiankovi velkou oslavu 1.narozenin v našem Summerbridge House. Připravil jsem pro něj 10ti. patrovou vatru a dostal spoustu dárků a krásný dort. Ještě jednou VSECHNO NEJLEPSI KIKINKU.



No a Kristiánek se nám za tu oslavu odvděčil tak, že si chudáček další týden zlomil ručičku ještě před tím, než se naučil pořádně chodit. Už má ručku v sádře 3ti. týden, ale nevypadá, že by mu to vadilo.
Tento měsíc taky vyšel první díl seriálu o našem domě v časopise RECEPTAR 9/2012, v rubrice hobby.
