Usazení krbové vložky

Je to přesně rok, kdy jsem na blogu psal o montáži komínu, a dneska mi chlapy od pana Kocha přijeli napojit prostupy na krbovou vložku. Tomu ale předcházela spoustu věci, nervů a práce. Jak jsem psal už před rokem, tak krbovou vložku jsem kupoval zároveň s komínem za výhodnou cenu 56 tis. (teď stojí v e-schopech cca 73tis.)
Vložka byla celou dobu uložena u rodičů v průjezdu v originální přepravní bedně a čekala na svou velkou chvíli. Ta chvíle přišla 12.10. kdy jsme s tátou vložku převezli od nich 400m ke stavbě.
na ceste ke stavbe

Domluvil jsem si místní chlapy, kteří mi pomohli vložku dostat kolem domu přes balkónové dveře do obývacího pokoje. I po vyjmutí vystilky topeniště která váží 52kg je vložka těžká cca 150kg a navíc má těžiště nahoře kvůli teplovodnímu výměníku. Takže manipulace je velmi obtížná. Pro přenos jsem si připravil dvě tyče, které se pod vahou ohnuly. Dva chlapy přidržovali a vyvažovali vložku a já s jedním ji nesl jako nosítka. Objednal jsem kouřovod na internetovém obchodě nejenkrby.cz od firmy Bertrams 2mm. Vložku jsem usadil na místo a po dodání kouřovodu vše dopojil. Pro připojení jsem použil 4 segmentové koleno s čisticím otvorem průměr 150mm a další 2 segmentové koleno. Objednal jsem taky materiál na krbovou obestavbu.
U prvni vlozky  tyc sotva vydrzela, na druhou uz mi pujcil kamos dve delsi trubky

prirubu pro nasavani jsem predelal na pravou stranu

detail ovladaci klapky pro privod vzduchu ve spodni casti vlozky v nasavaci komore

koleno jsem u vlozky utesnil cca 4 otockama tesnici snury - drzi to skvele.

behem dolazovani polohy vlozky

jeste kousek a je to

malinko vysroubovat vlozku nahoru

Jelikož stavíme dřevostavbu, tak nechci podcenit žádnou maličkost a proto se striktně držím norem a pravidel pro stavbu obestavby ve dřevěných stavbách. Před samotným návrhem obestavby jsem si samozrejmě opět nastudoval všechny možné návody a pravidla pro stavbu krbové obestavby. I proto je celková tlouštka zadní izolační desky 8,5cm! Tuto zadní izolaci tvoří 4ks Izolační desky Silka 250KM tl.25mm, které jsem přilepil pomoci lepidla Silaterm na příčku z OSB, izolační desky jsem taky přišrouboval vruty do sádrokartonu. Veškerá další stavba krbu už bude probíhat z materiálu Grenaisol izolace Vermikulit 800x600x30 mm. (18ks) Z tohoto materiálu jsem si pomoci moji pasové pily nařezal přířezy šířky 100mm, které jsem přilepil a přišrouboval po obvodu desky Silka a taky užší pruh středem desky viz foto. Tyto přířezy budou tvořit odvětrávanou mezeru v zadní obestavbě. Dále jsem tyto přířezy zaklopil dalšíma deskama Grenaisol. Celkem tedy skladba 25+30(mezera)30mm. Tím jsem dodržel normu a taky budu mít klid a nemusím se bát zahoření, přehřívání zadní stěny atd...I když hlavičky šroubů neprochází celou skladbou izolace, tak jsem je taky zalepil do lepidla. Na desky od Grenaisolu už používám lepidlo Grena Klebepaste a musím říct, že oproti lepidlu Silaterm je to mnohem lepší a rychlejší práce (je řídcí). Zadní obestavba ještě není dokončena až nahoru ale pro připojení krbové vložky to zatím stačí.
prvni vrstva - celoplosne Silka 250KM


spoje jsem taky pretmelil lepidlem

vytvoreni provetravane mezery

prirez s lepidlem grena


rezani na pile je presne, rychle  a bezproblemove

zacatek zaklapeni mezery deskama Grenaisol 3cm




soucasny stav izolace zadni steny - pozdeji dodelam desky az po konzolu kominu

dole vnitrni deska zacina 50mm od podlahy pro vytvoreni nasavaciho otvoru


Inspiraci pro návrh samotné obestavby jsem hledal dlouho na internetu, ale nic se mi nelíbilo a nakonec jsem si udělal vlastní návrh přesně na míru naším požadavkům a stavební připravenosti.
Takto to bude vypadat

Minulý pátek ale přišel šok. Zrovna když jsem chtěl objednat u pana Kocha připojení vložky k topnému systému, tak jsem při bližším zkoumání vložky zjistil, že jeden svár na horní části vložky je špatně zavařeny a že přes něj dokážu fouknout dovnitř vložky!!!. Hned jsem nafotil fotky a dokonce jde vidět přes tuto dírku i displej mobilu, který jsem vložil dovnitř. Zavolal jsem pána co mi vložku prodal a poslal mu fotky se žádosti o vyjádření a řešení situace.
detail spatneho svaru puvodni vlozky

prosvitajici svetlo z displeje mobilu - foceno na makro

detail spatneho svaru

 V pondělí mi volali přímo od zástupce Hoxteru v ČR (Banador) že vložku v úterý přijedou vyměnit kus za kus, ale že přijede jenom dopravce a že manipulaci si musím zajistit. Takže opět hurá akce. Nejprve v pondělí večer sehnat chlapy, co mi pomohli odnést starou vložku z obýváku do garáže. V úterý jsem se domluvil, že dopravce přijede až po 15 hod., protože přes den bych nikoho nesehnal. V úterý mi vyložili vložku u souseda u vrat (nejkratší vzdálenost přes pole do obýváku v zadní části) a než jsem stačil vložku zkontrolovat, tak řidič musel odjet na další adresu a starou vložku nechal v garáží. Následoval přesun nové vložky do obývacího pokoje (tentokrát nás bylo 6 a šlo to). Druhý den potom přijel jiný řidič a odvezl starou vložku, kterou jsem mu opět s chlapama musel připravit na silnici před dům aby ji mohl naložit paletákem. (tentokrát pomohl i pan starosta). Tímto děkuji všem zúčastěným na akci "Přespolní běh s krbovou vložkou". Mužů říct, že 2 dny jsem necítil ruce.
Důležité je, že nová vložka je na místě a že ji dneska chlapci mohli připojit. Vložka je trošku jiná než ta původní (asi novější model) Má jiné dvířka (celkové užší), jiné prosklení (lepší - je víc vidět na oheň), dvířka jsou cca 2,5 cm vyš než na původní vložce (to mi taky vyhovuje).
porovnani rozmeru dvirek, vlevo nove a vpravo puvodni

rozdil v tloustce dvirek

Napojení na vodní okruhy jsou v mědi a vyúsťují za příčkou v technické místnosti , abych příčku mohl zaklopit OSB 15mm a potom sádrokartonem. Následně se postaví akumulační nádrž a vše dopoji. Veškeré ovládací prvky budou umístěné ze strany technické místnosti. Pro připojení čidel jsem nechal zabudovat do příčky kousky měděných trubiček, přes které se potom čidla protáhnou do obestavby a připojí na určené výstupy. (čidlo ventilu chladicí smyčky, čidlo pro čerpadlo Vílo). Všechny prostupy zítra zatěsním pomoci kamnářského tmelu.

prostupove otvory jsem si pripravil predem po dohode s panem Kochem



hotove napojeni v medi

ze strany technicke mistnosti je otvor vetsi pro moznost zatmeleni trubek po obvodu mezi trubkou a OSB deskou

objimky jsem si taky pripravil sam

pres horni dve trubicky bude jenom prochazet kabel pro cidlo a tak muzou mit gumovou objimku

Příští týden přivezou OSB + kročejovou izolaci na plovoucí podlahu v podkroví a taky objednám sádrokarton - práce jak na kostele. Jo a taky už máme přebroušenou podlahu (to dělali ve středu a bylo to za 10min. hotové).




pondělí 8. října 2012

Rozvody vzduchotechniky 1.cast

Ještě před zaléváním podlahy jsem si sestavil a namontoval hlavní páteřní rozvod odtahové větve vzduchotechniky a taky část přívodních větví od rozvodné krabice v patře. Jako materiál pro odtahovou větev vzduchotechniky jsem volil odpadní potrubí KG a HT z těchto důvodů:
1. hladký vnitřní povrch bez nutnosti používání mechanických spojovacích prostředků (tex šrouby, nýty)
2. jednoduchá montáž
3. možnost vyčištění odtahové větve suchou i mokrou cestou
4. výborná vzduchotěsnost
5. cena
Od jednotky jde hlavní rozvod nad budoucím stropním podhledem v průměru 160mm přes technickou místnost, WC, komoru, šatnu. Ve všech těchto místnostech jsou na potrubí odbočky 160/110 v úhlu 45st. a bude na středu místnosti instalován odvodní talířový ventil.
pohled z technicke mistonsti

odsud uz bude delat napojeni do jednotky Duplex pan Koch

detail odbocky na WC

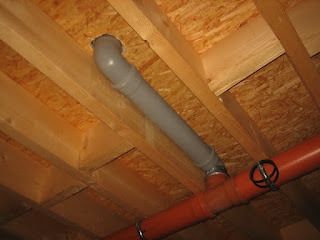

Dále potrubí prochází halou, kde bude skryto ve falešném trámu popř. SDK boxu. V hale je dále odbočka na stoupačku do koupelny v podkroví a hlavní větev je po této odboce redukována na průměr 125mm. Následuje odbočka 125/100 v úhlu 45st. pro odtah zádveří a další odbočka 125/100 v úhlu 90st. na stoupačku pro odtah šatny u ložnice. Hlavní větev dále pokračuje průměrem 125 až do kuchyně nad varnou desku, kde bude opět odvodní talířový ventil. Hlavní odtahová větev bude v prostoru jídelny a kuchyně ukryta ve falešném stropním trámu.
pasku jsem pouzil z duvodu zajisteni polohy jednotlivych tvarovek a potrubi (lepe se potrubi instaluje)

detail pruchodu prickou behem instalace na necisto

vetev pri pruchodu halou

detail odbocky do zadveri


budouci odbocka na stoupacku do satny

pricku jsem musel odstranit a upravit

tady budouci stoupacka do satny

pohled na potrubi z kuchyne


slozena odbocka na zkousku

hotova stoupacka

Pro možnost vyčištění celé odtahové větve jsem uvažoval o vložení čisticího kusu na hlavní potrubí průměru 160mm, ale nerad bych v potrubí vytvořil místo, kde by se mohla hromadit nějaká nečistota, proto jsem zvolil jiné řešení. Kousek od kolena 87st. na hlavní větvi jsem udělal na potrubí spoj "na tupo", který je kryty přeplátováním z 6cm kusu trubky, kteru jsem nahřál a zvětšil tak, abych ji mohl nasunout na trubku a tento spoj přeplátovat. V případě, že budu chtít potrubí rozebrat, tak jenom sundám pojistnou lepicí pásku, poklepem přesunu tento " prstenec" z místa spoje kousek dál, a mužu vyjmout koleno i s kouskem potrubí, takže bude možné vyčistit celou odtahovou větev.
na prave strane je videt prevlecny krouzek ktery kryje spoj "natupo" pred kolenem

Jelikož je tento materiál většinou skladovaný venku, tak jsem všechny komponenty vč. trubek před složením vyčistil hadrem.
pred vycistenim

po vycisteni
 V místě komory jsem potom ve stropě vyřezal otvor pro vložení rovodné skříně atrea, se které půjdou veškeré přívodní větve do všech pobytových prostor.
prostupovy dil rozvodne skrine je na miste

(celkem 6 kanálů). Kanály pro přívod vzduchu do dětských pokojů už mám hotové. Z rozvodnice jsou vyvedeny přechody na kruhové potrubí do příčky mezi pokoji a pomoci spiro potrubí je přívod vyveden pod strop pokojů.
napojeny vetve od  pokoju

detail napojeni tvarovek do rozvodnice vse prelepeno AL paskou

spiro jsem kotvil penou do vystuh z otvory

detail dopasovani HT kolena na spiro - pasuje to skvele.


budouci privod do pracovny

Přívody vzduchu jsem požadoval pod stropem z důvodu lepšího proudění čerstvého vzduchu pokojem, kdy čerstvý chladnější vzduch klesá dolů a prochází tak celým pokojem pod dveřmi ven. HT kolena na konci spiro potrubí jsem použil z důvodu ostrého zatočení kolen HT, které se tak lépe vleze do příčky a je možné na něj potom nasadit talířový ventil. Pokud bych použil standardní plechové koleno ke spiru, tak by trčela z příčky moc do pokoje.
Musím říct, že mě velice zklamala kvalita vzduchotechnických dílu od firmy ATREA. Zdaleka neodpovídá mojim představám o kvalitním a přesném výrobku. Nejenom, že skoro vsecny kanály přišly nějakým způsobem poškozené (ohle rohy atd..)ale i spojovací tvarovky jsou každá jiná a nepasují na přechodové díly. (přechod z obdélníku na kruhovou stoupačku).
