Protože máme základovou desku složenou ze třech úrovni, tak je nutné i
tyto boční plochy zaizolovat. Potřeboval jsem zpracovat poslední kusy
KVH hranolů 5x160 a tak jsem se pustil do této poslední zbývající
konstrukce. Nejdříve jsem si přesně vyměřil pozici rámu jak výškově tak
i pozičně tak aby hrana obývacího pokoje byla v právem úhlu. Potom jsem
připevnil spodní díl rámu do základové desky pomoci závitových tyči
12mm, které jsem kotvil na chemickou kotvu stejně jako celý dům.
 |

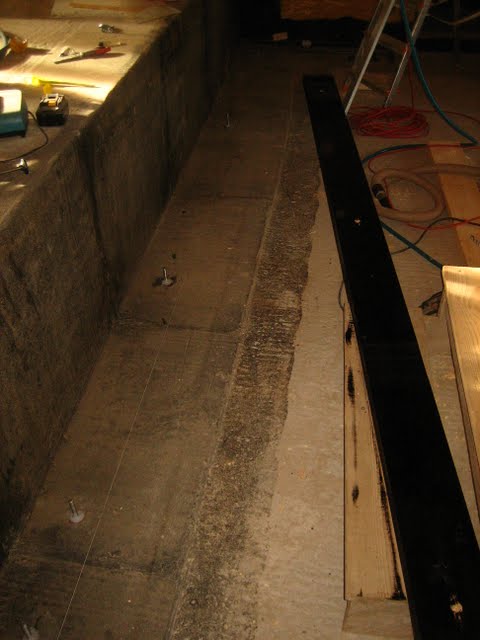

| dukladny uklid pred praci |
 |
| pro vzduchotesne napojeni hydroizolace a steny jsem se rozhodl pouzivat bitumenovou pasku sirky 10cm - drzi skvele |
 |
| hranol pripraveny na usazeni do zavitovych tyci. provazek vymezuje presnou pozici hrany hranolu |
 |
| dukladne podtmeleni |
 |
| ukotveny hranol |
Základový hranol jsem že spodní části natřel penetraci a při následném
lepení jsem ho celý podpenoval PUR pěnou pro vyplnění případných
nerovnosti mezi hranolem a hydroizolaci. Protože základová deska není
ideálně rovná, tak jsem si natáhl provázek mezi stenama a všechny stojky
nakratil na přesnou míru dle dané pozice. Nakonec jsem rám sešrouboval,
tj. stojky do základového prahu a nahoru opět ležatý hranol viz. foto.
Rám je kotvený do bočních stěn a taky pomoci ocelových výztuh a
závitových tyči do schodu základové desky. Všechny prostupy závit. tyči
hydroizolaci jsem přetmelil polyuratenovym tmelem sika.
 |
| presne vymereni delek stojek do roviny podle "slauch-vahy" a provazku |
Rám je odsazený
od boční plochy schodu o cca 4-6cm, tak jsem do této mezery vložil xps
desky a pořádně je podpenoval PUR lepidlem. Celkovou izolaci schodu tedy
tvoří 5cm xps z vnější strany - vkládány po vybetonování pasu na desku,
xps 4cm z vnitřní strany schodu a izolace isover uni 160mm vložena do
rámu. Rám jsem zaklopil OSB 15mm, jejíž horní hrana tvoří přesně hranu
pro budoucí litou podlahu Anhyscreed. Na tuto OSB desku potom mužů
udělat jakoukoliv povrchovu úpravu (perlinka-lepidlo, omítka, palubka,
kamenný obklad, atd...)
 |
| izolace XPS vkladana z vnejsi strany schodu pred zahrnutim a vybetonovanim desky |
 |
| kotveni po delce ramu |
 | | | | |
| detail kotveni s pretmelenim prostupu | | | | | | | | | | | | | | |
|
|
 |
| po vlozeni xps ze zadni strany |
 |
| xps 3cm jsem nalepil i na spodni hranol pro oddeleni vaty |
 |
| vyztuha pro budouci sloupek schodiste |
 |
| izolace hotovo |
 |
| ram presahuje o 9cm hrubou podlahu v obyvaku 5+4cm eps, dalsi dve vrstvy eps 5+4 budou i pres ram az po OSB |
